GNSSアンテナの位相中心とは？車載PoCで取付位置を管理する基本
GNSSやRTKを車両、移動ロボット、計測台車に取り付けるとき、アンテナを「どこに置いたか」だけで評価が終わるわけではありません。測位計算で扱われる位置は、アンテナ外形の中心や固定ネジの位置と完全に同じとは限らず、実務では位相中心、取付基準、車両基準点、レバーアームを区別して管理する必要があります。
車載PoCでは、数値仕様を比較する前に、測位ログがどの点の位置を表しているのかを整理しておくことが重要です。ここが曖昧なまま走行評価を行うと、センサー間の位置ずれ、再取付時の差、地図や点群との照合誤差を説明しにくくなります。
この記事でわかること
GNSSアンテナの位相中心をどう考えるか
取付点、車両基準点、レバーアームの違い
車載GNSS/INS評価で記録すべき項目
再現性のあるPoCにするための確認ポイント
レンタル機器で短期検証するときの進め方
位相中心とは何か
GNSSアンテナの位相中心とは、衛星信号を受けたときに測位計算上の基準として扱われる点です。実際のアンテナには外形、取付面、ケーブル引き出し位置がありますが、測位ログで表される位置は「筐体の見た目の中心」と単純に同一視できるものではありません。
PoC段階で大切なのは、位相中心そのものを過度に難しく扱うことではなく、アンテナを取り付けた物理位置と、車両やロボット側で基準にしたい点を分けて記録することです。特にGNSS/INS、LiDAR、カメラ、車輪速、外部計測を組み合わせる場合、どの座標の位置を比較しているのかを揃えなければ評価結果が曖昧になります。

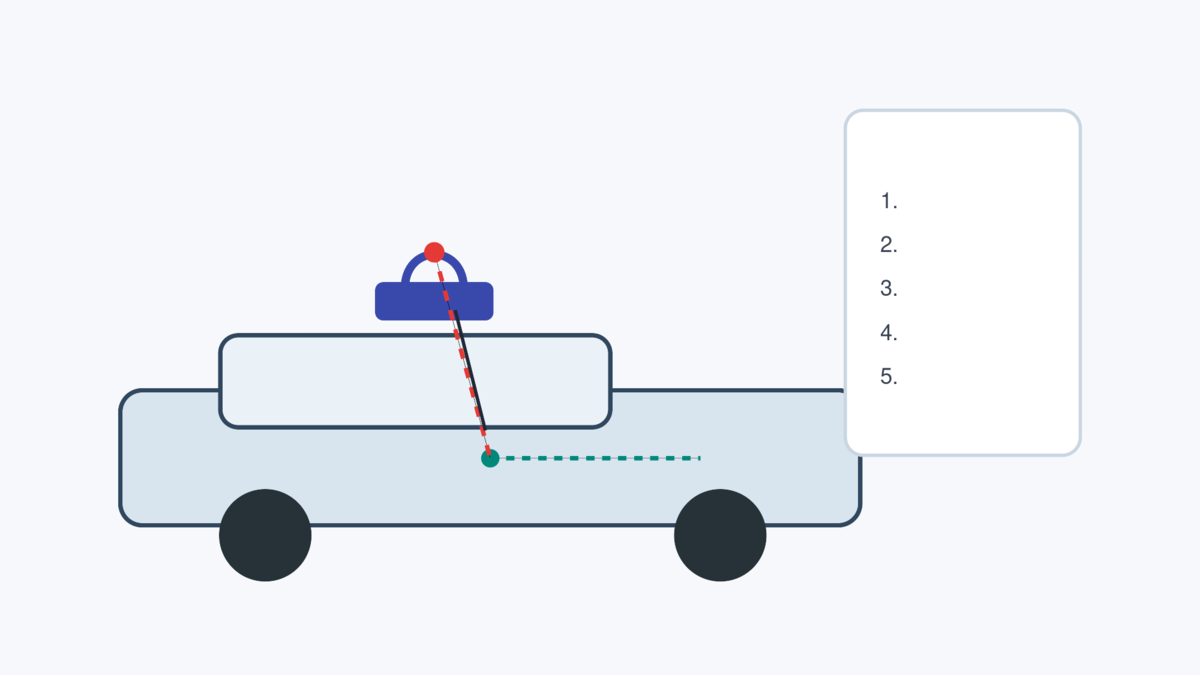

取付点と車両基準点を分けて考える
現場では「アンテナを屋根中央に設置した」と表現しがちですが、評価ではもう少し細かい管理が必要です。アンテナの取付点、位相中心、車両の基準点、他センサーの取付位置を区別しておくと、後処理や再現実験で説明しやすくなります。
比較表
項目: アンテナ取付点 / 意味: 治具やマウントで固定した物理的な位置 / PoCでの注意点: 再取付時に同じ位置へ戻せるよう写真と寸法を残す
項目: 位相中心 / 意味: GNSS信号の測位基準として扱われる点 / PoCでの注意点: 外形中心だけで判断せず、アンテナ情報と評価目的を確認する
項目: 車両基準点 / 意味: 車両やロボットで評価したい基準位置 / PoCでの注意点: 後輪軸中心、車体中心、センサー原点などを明示する
項目: レバーアーム / 意味: 基準点からセンサー位置までのオフセット / PoCでの注意点: 前後、左右、高さ方向を同じ座標系で記録する
【ポイント】 GNSSログの位置を「車両そのものの位置」と読まず、アンテナ基準の位置として扱い、必要に応じて車両基準点へ変換することが重要です。
GNSS/INS評価で見落としやすい点
GNSS/INSでは、GNSSアンテナ、IMU、車両基準点の相対位置が評価に影響します。アンテナを少し動かしただけでも、旋回時や急な姿勢変化がある実験では、見かけの軌跡や他センサーとの位置合わせに差が出ることがあります。走行ルートの比較、LiDAR点群との照合、カメラ画像との対応付けを行う場合は、取付条件をログと同じくらい丁寧に残すべきです。
また、アンテナケーブルの引き回しや固定方法も無視できません。ケーブルが強く引っ張られる、治具が走行中に振動する、アンテナの向きが実験ごとに変わる、といった状態では、測位品質とは別の要因で結果がばらつく可能性があります。
車載PoCで記録したい確認項目
アンテナ取付を評価可能な状態にするには、走行ログだけでなく、取付状態の記録をセットで残します。特に短期レンタルや複数チームでの検証では、後から「同じ条件で再現できるか」が重要になります。
アンテナの取付位置を示す写真
車両基準点からの前後、左右、高さ方向のオフセット
アンテナ、IMU、LiDAR、カメラの相対位置
マウントの固定方法と再取付時の目印
ケーブルの取り回し、干渉、振動の有無
走行ルート、補正情報、ログ開始時刻との対応
関連機器
車載GNSS/INSやRTK測位PoCでは、GNSS受信機だけでなく、アンテナ、ケーブル、マウント、ログ取得手順を含めて評価設計することが重要です。NovAtel PwrPak7DのようなGNSS/INS機器、CHCNAV i93やi89のようなRTK関連機器を使う場合も、用途に応じて必要な構成を事前に整理します。
Sensbaseでは、研究開発・PoC・実証実験向けにGNSS/INSやRTK関連機器のレンタルをご案内しています。短期間の評価では、機器そのものの確認に加えて、取付、ログ、再現性まで含めた検証計画を立てると有効です。
よくある質問
GNSSアンテナの外形中心をそのまま測位位置と考えてよいですか？
評価目的によりますが、厳密な車載評価では外形中心、取付点、位相中心、車両基準点を分けて考える方が安全です。特に他センサーと位置合わせする場合は、基準点を明示しておく必要があります。
レバーアームはいつ必要になりますか？
GNSSアンテナ、IMU、LiDAR、カメラ、車両基準点の位置関係を比較する場合に必要です。単純な位置確認だけなら簡略化できることもありますが、走行軌跡や点群評価では記録しておく方が後で説明しやすくなります。
レンタル機器でアンテナ取付評価はできますか？
可能です。ただし、評価したい用途、取付対象、必要なアクセサリ、ログ取得方法を事前に整理する必要があります。短期検証では、取付写真と寸法記録を残すだけでも再現性が大きく上がります。
まとめ
GNSSアンテナの位相中心を理解する目的は、難しい理論を暗記することではなく、測位ログがどの点を表しているのかを正しく扱うことです。車載PoCでは、アンテナ取付点、車両基準点、レバーアーム、他センサーとの相対位置を整理することで、測位結果を実験目的に合わせて解釈しやすくなります。
Sensbaseでは、研究開発・PoC・実証実験向けにGNSS/INS・RTK関連機器のレンタルをご案内しています。短期間の評価や導入前検証をご検討の場合は、お気軽にお問い合わせください。
